Negli scenari di elettricità industriale, commerciale e persino domestica, i contatori di energia CT sono diventati lo strumento fondamentale per la gestione dell'energia a causa della loro misurazione ad alta precisione, della misurazione di grandi dimensioni, del monitoraggio intelligente e della stabilità a lungo termine. Tuttavia, la standardizzazione e l'attenzione ai dettagli nel processo di installazione determinano direttamente se le prestazioni dell'apparecchiatura possono essere massimizzate.

Questo articolo si concentra su 7 passaggi chiave per insegnare come installare e eseguire il debug di contatori di energia CT, evitare pericoli nascosti, migliorare l'efficienza energetica e analizzare profondamente come i loro vantaggi tecnici possono essere trasformati in valore pratico!

Passaggio 1: scegli il fenotipo giusto - L'adattamento ambientale è la base per un funzionamento efficiente

I misuratori di energia CT sono generalmente installati in due modi: sospeso e montato su rotaia

Tipo sospeso: adatto a spaziosi armadi di distribuzione o installazioni indipendenti a parete, con i vantaggi di buone prestazioni di dissipazione del calore e facile manutenzione. È comunemente usato in scenari industriali come fabbriche e sottostazioni.

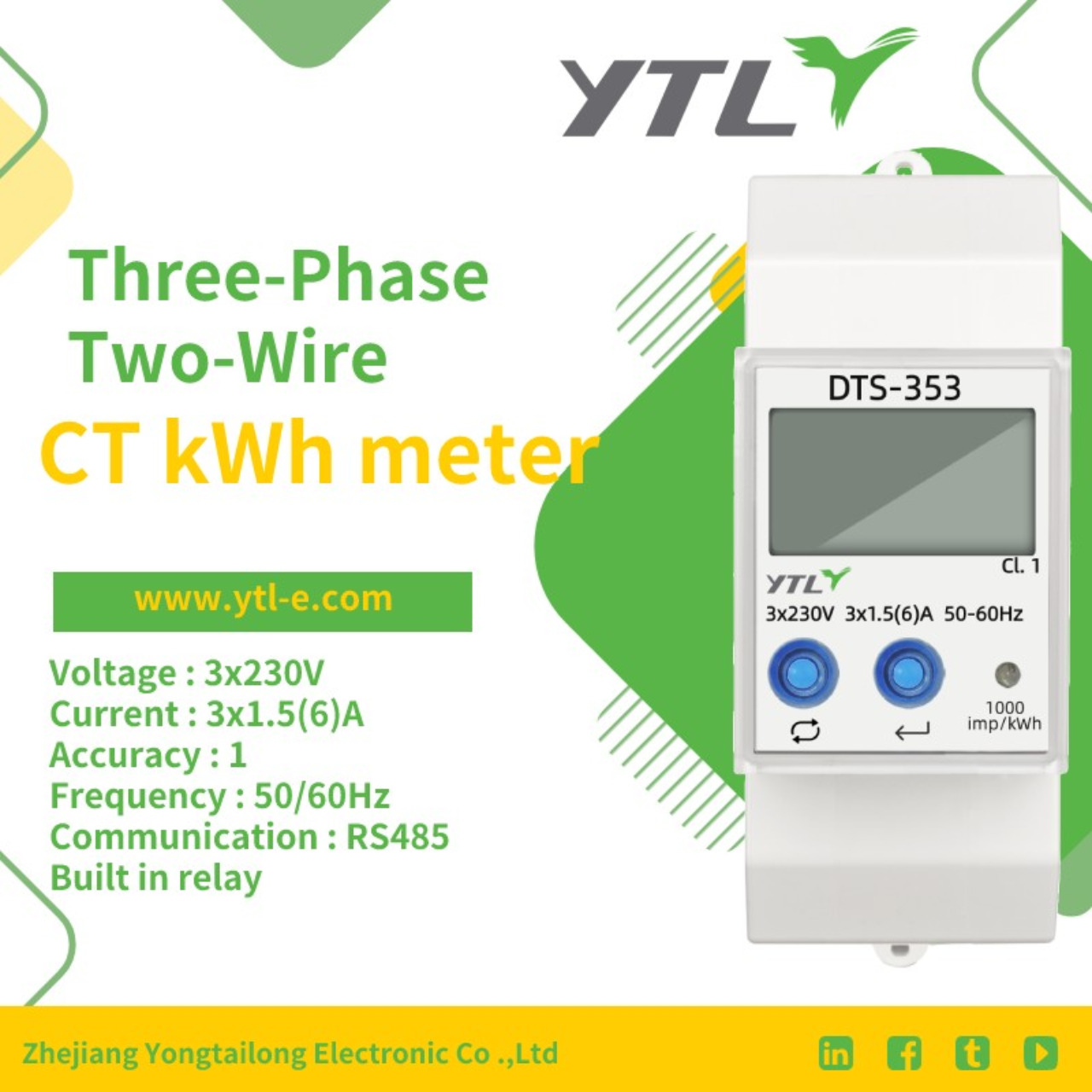

Tipo di binario: di dimensioni compatte, può essere direttamente incorporato in binari standard da 35 mm, adatti per scatole elettriche intelligenti o armadi di distribuzione domestica con spazio limitato, aumentando l'efficienza di installazione di oltre il 50%.

Passaggio 2: abbinare accuratamente i trasformatori di corrente - la chiave per un tasso di errore inferiore allo 0,5%

La selezione dei trasformatori di corrente (CT) influisce direttamente sull'accuratezza della misurazione e dovrebbe seguire due principi:

Matching dell'intervallo: selezionare le specifiche CT in base alla corrente di caricamento in loco. Ad esempio, quando la corrente di picco effettiva è 500A, si consiglia di utilizzare un trasformatore 600: 5A per evitare la distorsione di misurazione causata dal sovraccarico.

Livello di precisione: la TC con una precisione di 0,5 o superiore deve essere selezionata per garantire il controllo coordinato con l'errore del misuratore di energia e l'accuratezza complessiva del sistema raggiunge lo standard di livello 1.0.

Perché enfatizzare la CT a livello 0,5?

Se viene utilizzato un trasformatore a bassa precisione, anche se l'accuratezza del misuratore di energia stesso è elevata, l'errore complessivo del sistema può ancora superare il 2%, risultando in un grande errore nella bolletta elettrica media mensile! Lo schema CT ad alta precisione abbinato al contatore di energia CT garantisce una misurazione precisa.

Passaggio 3: impostazione del rapporto: il funzionamento principale della realizzazione di dati "dire la verità"

Dopo aver installato la CT, è necessario inserire il rapporto di trasformazione CT (come 600: 5a corrispondente a un rapporto di trasformazione di 120) sull'interfaccia del parametro del misuratore di energia. Punti operativi:

Controllare le informazioni sulla targhetta: il rapporto di trasformazione deve essere coerente con l'etichetta del corpo CT per evitare errori di input manuale.

I misuratori CT hanno una protezione con password per l'impostazione del rapporto di trasformazione. Solo quando la password viene inserita correttamente, il rapporto di trasformazione può essere impostato per impedire al personale non autorizzato di commettere errori.

Passaggio 4: Specifiche di cablaggio - La corrispondenza di fase determina l'affidabilità del sistema

Gli errori di cablaggio possono comportare la deviazione di misurazione in casi lievi e il rischio di corto circuito nei casi gravi! Deve seguire rigorosamente:

Le fasi di tensione e corrente corrispondono a uno a uno: la linea di tensione della fase A è collegata alla CT della fase A e le fasi B e C sono le stesse per evitare il disallineamento di fase.

Serrare la pressione del terminale: utilizzare un cacciavite di coppia per garantire che la pressione del terminale soddisfi lo standard (di solito 0,5 ~ 0,8 N · m), per evitare che lo scarso contatto causino un circuito aperto TC.

Design di sicurezza del misuratore di energia CT:

Guida al codice colore: i terminali di cablaggio utilizzano colori gialli, verdi e rossi per distinguere le tre fasi ABC e ridurre il rischio di malnnezione.

Passaggio 5: Configurazione della comunicazione - Collega "Last Mile" della gestione intelligente

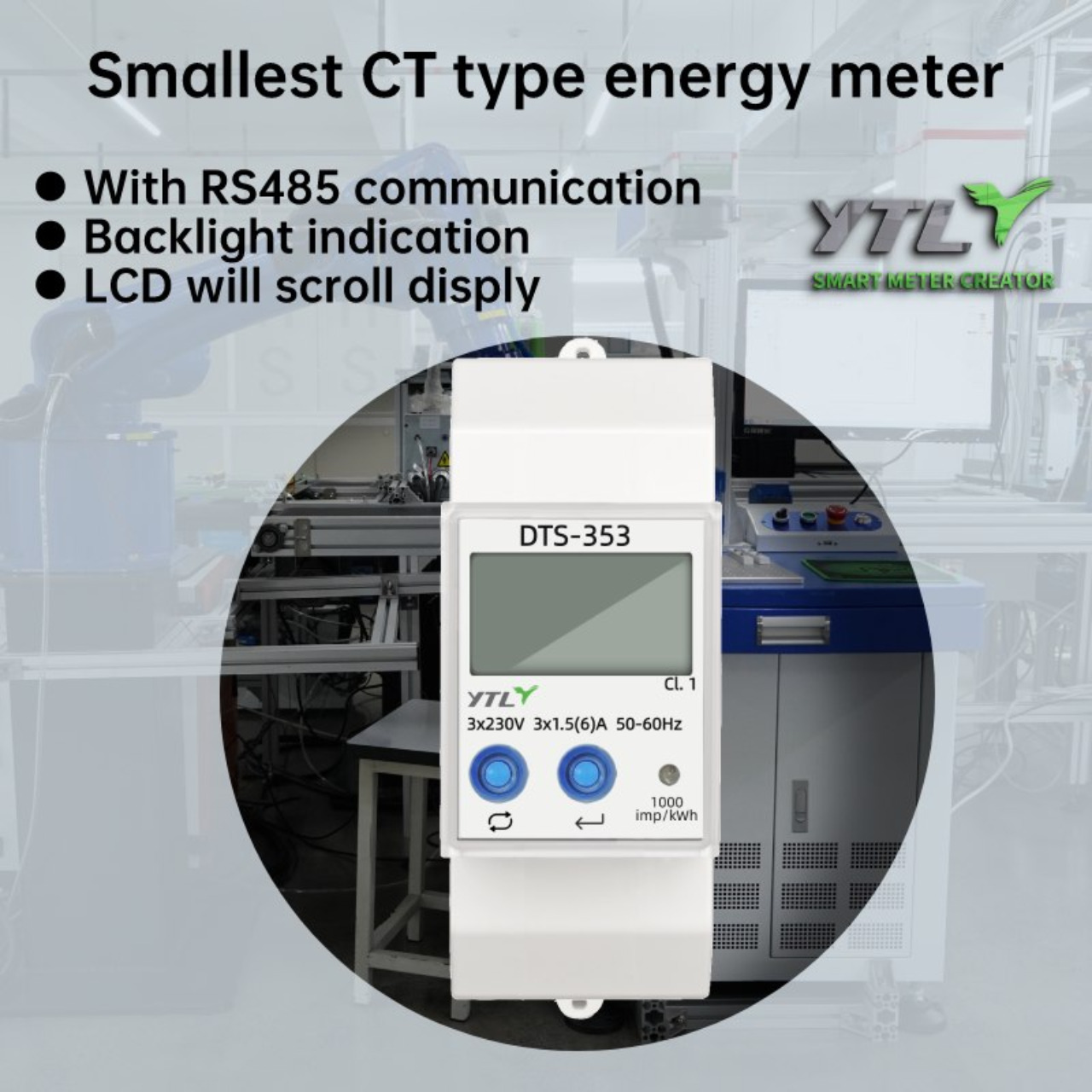

Un misuratore di energia CT che supporta la comunicazione RS485 richiede il completamento della seguente configurazione:

Specifiche di cablaggio: RS485 adotta coppia intrecciata schermata, con sequenza di linea A/B coerente con l'host e resistori terminali da 120 Ω sono installati ad entrambe le estremità del bus.

Matching del protocollo: impostare protocolli di comunicazione come Modbus RTU e DL/T645 per garantire l'integrazione senza soluzione di continuità con il sistema informatico superiore.

Vantaggi dei contatori di energia CT nell'Internet of Things:

Sincronizzazione dei dati del cloud: dopo essersi connessi alla piattaforma di gestione dell'energia, gli indicatori chiave come il carico di elettricità e il fattore di potenza possono essere visualizzati in tempo reale.

Lettura del contatore remoto: generare automaticamente rapporti sui consumi elettrici giornalieri/mensili/annuali, risparmiando il 90% dei costi di lettura manuale.

Passaggio 6: Accettazione della sicurezza - L'ultima linea di difesa per l'eliminazione dei pericoli nascosti

Prima di accendere, è necessario eseguire tre controlli:

Test di isolamento: utilizzare un megohmmetro da 500 V per misurare la resistenza all'isolamento del circuito, garantendo che il valore sia maggiore di 10 m Ω.

Verifica di messa a terra: protezione PE Resistenza al filo di messa a terra ≤ 4 Ω, per evitare fulmini e rischi di perdite.

Verifica di fase: utilizzare un rilevatore di fase per verificare se la tensione è coerente con la polarità CT.

Passaggio 7: accensione al debug: verificare l'intero funzionamento funzionale del sistema

Dopo la potenza accesa, confermare secondo il processo:

Funzione di base: se la schermata visualizza la tensione, la corrente, la potenza e altri dati normalmente.

Test della comunicazione: i dati in tempo reale vengono letti attraverso il computer superiore o l'app mobile per verificare la stabilità della comunicazione.

Osservazione della misurazione: verificare se la luce dell'indicatore di impulso del misuratore CT lampeggia normalmente.

I contatori di energia CT non sono solo revisori delle bollette dell'elettricità, ma anche del "cervello intelligente" per le imprese per ridurre i costi e aumentare l'efficienza. Scegli con misuratori di energia CT di comunicazione ad alta precisione, senza manutenzione e di comunicazione per iniettare valore a lungo termine nel tuo sistema elettrico dalla fase dell'installazione!
