Per molti progetti di ricarica di veicoli elettrici, la scelta di un contatore di energia CA o CC accurato è stata tradizionalmente considerata la decisione di misurazione principale.

La direttiva (UE) 2026/706 rende più importante il confine dell’intero sistema di misurazione EVSE.

Adottata l’11 marzo 2026, la Direttiva modifica la Direttiva 2014/32/UE e introduce MI-011 , una categoria specifica dello strumento che copre i sistemi di misurazione per le apparecchiature di alimentazione dei veicoli elettrici. MI-011 si applica alle funzioni metrologiche rilevanti associate al trasferimento conduttivo di energia attiva tra EVSE e un veicolo elettrico in un punto di trasferimento specificato.

Per i produttori di EVSE la questione centrale non è quindi più solo:

Il contatore di energia selezionato ha completato con successo la procedura di valutazione della conformità applicabile?

È anche:

Il sistema di misurazione EVSE completo misura, elabora, protegge e presenta correttamente il risultato giuridicamente rilevante nel punto di trasferimento specificato?

Le funzioni metrologiche all'interno di un sistema di misurazione EVSE possono essere fornite da un contatore di energia elettrica attivo per il quale è stata completata con successo una procedura di valutazione della conformità conformemente all'allegato V della direttiva 2014/32/UE. I risultati di tale valutazione del contatore possono essere presi in considerazione durante la valutazione del sistema MI-011, ma non stabiliscono automaticamente la conformità dell'intero sistema di misurazione EVSE.

Nota normativa: Questo articolo fornisce una panoramica tecnica per la valutazione iniziale del progetto. Non si tratta di una consulenza legale o di una decisione di valutazione della conformità. Il percorso applicabile deve essere confermato con l'organismo notificato responsabile, i soggetti addetti alla valutazione della conformità e le autorità per il mercato di riferimento.

Punti chiave

1. MI-011 regola l'intero sistema di misurazione EVSE, non solo il contatore di energia.
2. Il punto di trasferimento specificato determina se viene misurata l'energia attiva CA o l'energia CC.
3. Un contatore di energia elettrica attiva valutato con successo non stabilisce automaticamente la conformità dell’intero sistema.
4. Cavi, connettori, componenti di rilevamento, software, display e registrazioni possono far parte della configurazione valutata dove eseguono o influenzano funzioni metrologiche rilevanti.
5. I produttori dovrebbero iniziare le revisioni dell’architettura, della documentazione e del percorso di conformità prima della data di applicazione del 2028.

Per una panoramica più ampia delle architetture dei caricabatterie e delle applicazioni di misurazione, consultare YTL Applicazioni di misurazione della ricarica di veicoli elettrici pagina.

Cosa è cambiato con la Direttiva (UE) 2026/706?

La direttiva 2014/32/UE copriva già i contatori di energia elettrica attivi sotto MI-003.

La Direttiva (UE) 2026/706 aggiunge i sistemi di misurazione EVSE sotto MI-011. L'oggetto della valutazione è quindi più ampio di un contatore CA o CC autonomo.

A seconda dell'architettura, la configurazione metrologicamente rilevante può includere:

• Funzioni di misurazione AC o DC
• Componentei di rilevamento della tensione e della corrente
• Funzioni del controller di carica che elaborano o associano risultati di misurazione rilevanti dal punto di vista legale
• Software che forma, protegge, archivia, presenta o verifica il risultato regolamentato
• Risultati della misurazione utilizzati per una transazione
• Direzione del trasferimento di energia
• Funzioni di presentazione o lettura
• Record protetti
• Identificazione del sistema di misura
• Controllo della configurazione
• Protezione contro modifiche non autorizzate

Un controller del caricabatterie o un componente software non è automaticamente rilevante dal punto di vista metrologico semplicemente perché è installato nel caricabatterie. Il suo status dipende dal fatto che partecipi alla formazione, elaborazione, associazione, protezione, presentazione o verifica del risultato della misurazione regolamentata.

I produttori di EVSE dovrebbero quindi documentare l’architettura di misurazione completa anziché valutare solo il componente del contatore.

Cos'è un sistema di misurazione EVSE MI-011?

Un sistema di misurazione EVSE MI-011 contiene le funzioni metrologiche rilevanti associate al trasferimento conduttivo, in entrambe le direzioni, di energia elettrica attiva tra EVSE e un veicolo elettrico in un punto di trasferimento specificato.

Component	Ruolo principale	Stabilisce automaticamente la conformità MI-011?
Contatore di energia	Misura l'energia elettrica CA o CC	No
Componenti di rilevamento	Fornire ingressi di tensione o corrente	No
Controller del caricabatterie	Può elaborare o associare i risultati della misurazione	No
Funzione di presentazione o lettura	Rende disponibile il risultato rilevante	No
Sistema di misura EVSE	Combina le funzioni metrologiche applicabili	Questo è l'oggetto di valutazione MI-011
Piattaforma CSMS o OCPP	Supporta la comunicazione e l'elaborazione a valle	No

Come componente può essere utilizzato un contatore di energia elettrica attiva valutato con successo. Il risultato della valutazione di conformità non copre automaticamente il controller, il software pertinente, la presentazione dei risultati, i record protetti, la configurazione dei cavi o l'architettura completa del sistema.

Contatore di energia rispetto al sistema di misurazione EVSE completo

Il contatore di energia esegue la misurazione entro i limiti specificati:

• Quadro di precisione
• Gamma elettrica
• Condizioni operative nominali
• Configurazione del firmware
• Configurazione hardware
• Ambito della valutazione della conformità

Il sistema di misurazione EVSE completo potrebbe inoltre dover garantire che:

• La misurazione corrisponde al punto di trasferimento specificato
• Il risultato corretto viene assegnato all'evento o alla transazione di misurazione corretta
• La direzione dell'energia viene interpretata in modo coerente
• I risultati giuridicamente rilevanti sono protetti
• Il risultato viene messo a disposizione delle parti interessate
• I risultati presentati e archiviati rimangono tracciabili
• Vengono controllate le modifiche software e di configurazione rilevanti dal punto di vista metrologico
• I componenti sostitutivi rimangono identificabili
• La configurazione del sistema valutata rimane riproducibile

La conclusione pratica dell’appalto è:

Un contatore di energia elettrica attiva valutato con successo può essere un componente importante, ma da solo non stabilisce la conformità MI-011 dell'intero sistema di misurazione EVSE.

MI-011 non copre tutti i requisiti per il caricabatterie completo

MI-011 riguarda il sistema di misura EVSE e la sua configurazione metrologicamente rilevante.

Non stabilisce automaticamente la conformità con ogni altro requisito legale o tecnico che possa applicarsi all'attrezzatura di ricarica completa.

Altri requisiti possono riguardare:

• Sicurezza elettrica
• Compatibilità elettromagnetica
• Apparecchiature radiofoniche
• Sicurezza informatica
• Sistemi di pagamento
• Informazioni sui consumatori
• Accessibilità
• Connessione alla rete
• Installazione
• Verifica in servizio
• Operazione specifica del mercato

Tali materie possono essere disciplinate da altre normative, norme o norme nazionali dell'UE.

MI-011 copre il sistema di misurazione EVSE, non tutti i requisiti legali applicabili all'attrezzatura di ricarica completa.

Le date di transizione che i produttori dovrebbero distinguere

Le disposizioni transitorie non dovrebbero ridursi a una dichiarazione generale secondo cui “i certificati esistenti rimangono validi”.

Disposizioni diverse si applicano a seconda dell'atto, del certificato, della normativa precedente applicabile e della data in cui il prodotto viene immesso sul mercato.

Data	Cosa dovrebbero rivedere i produttori
10 aprile 2028	Termine ultimo per l'adozione e la pubblicazione da parte degli Stati membri delle necessarie misure nazionali di recepimento
10 ottobre 2028	Data a partire dalla quale gli Stati membri devono applicare le misure nazionali di recepimento
10 aprile 2030	Data transitoria relativa agli strumenti di misura di cui agli allegati Va e VIIa recentemente aggiunti che sono conformi al diritto nazionale precedente e soddisfano le condizioni di cui all'articolo 2, paragrafo 2
10 aprile 2038	Ultima data di validità per alcuni certificati pertinenti emessi prima del 10 ottobre 2028, a meno che non scadano prima

L'articolo 2, paragrafo 1, tutela inoltre gli strumenti ammissibili conformi alla direttiva 2014/32/UE come applicabile prima della modifica, a condizione che siano stati immessi sul mercato prima del 10 ottobre 2028. Questa disposizione non dovrebbe essere interpretata nel senso che copre automaticamente ogni EVSE, contatore o certificato esistente.

L’esatto trattamento deve essere valutato in base a:

• Categoria di prodotto
• Ambito del certificato
• Stato membro
• Precedenti norme nazionali
• Data di immissione sul mercato
• Configurazione valutata applicabile

Immissione sul mercato versus messa in uso

I produttori dovrebbero distinguere diversi concetti di mercato dell’UE:

• Immissione sul mercato: generalmente, la prima volta che un prodotto viene reso disponibile sul mercato dell’UE.
• Messa a disposizione sul mercato: una successiva attività di fornitura o distribuzione sul mercato.
• Messa in uso: il primo utilizzo dello strumento per lo scopo previsto.

La transizione applicabile non dovrebbe essere valutata solo a partire dalla data di produzione, dalla data dell'ordine, dalla data del contratto di progetto o dalla data di installazione.

Le circostanze effettive di immissione sul mercato e di messa in uso dovrebbero essere esaminate da personale normativo qualificato per il prodotto e lo Stato membro in questione.

Dov'è il punto di trasferimento specificato?

Il punto di trasferimento determina il confine di misurazione giuridicamente rilevante.

Colpisce:

• Se l'energia AC o DC è il misurando
• Quali perdite di conversione ricadono all'interno o all'esterno del limite
• Se è incluso il consumo ausiliario
• Quale contatore e architettura di rilevamento sono appropriati
• Il quale risultato costituisce la misurazione della transazione regolamentata
• Come viene rappresentata l'energia bidirezionale

MI-011 determina la precisione del sistema di misurazione nel punto di trasferimento specificato. Laddove in quel punto viene scambiata energia DC, l'energia DC è il misurando. Laddove viene scambiata energia AC, l'energia attiva AC è il misurando.

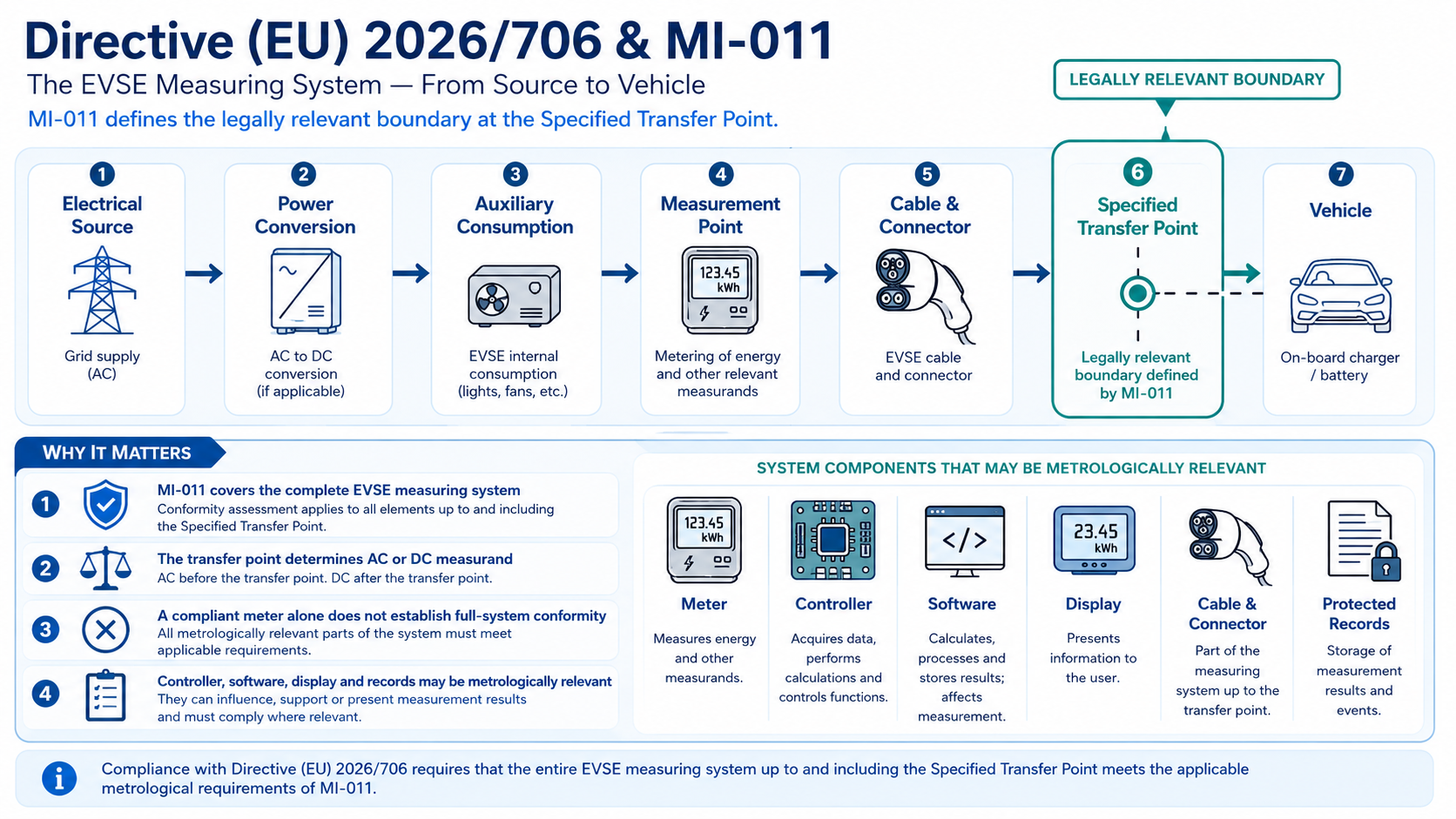

Un'architettura semplificata potrebbe assomigliare a:

Fonte elettrica
→ Conversione di potenza
→ Consumo Ausiliario
→ Punto di misurazione
→ Cavo e connettore
→ Punto di trasferimento specificato
→ Veicolo

Un contatore di ingresso CA e un dispositivo di misurazione CC sul lato del veicolo possono produrre risultati diversi perché tra tali posizioni possono esistere perdite di conversione e consumo ausiliario.

Il punto di trasferimento dovrebbe pertanto essere definito prima di finalizzare la selezione del contatore, la progettazione del cavo, l’architettura del caricatore e la pianificazione della valutazione della conformità.

Per una spiegazione pratica dei limiti di misurazione lato ingresso, lato uscita, CA e CC, consultare la guida di YTL Misurazione CA e CC nei progetti di ricarica di veicoli elettrici .

Come si applicano le regole alla ricarica CA, CC e bidirezionale

Ricarica CA

Laddove l'energia CA viene trasferita al punto di trasferimento specificato, l'energia attiva CA è il misurando rilevante.

I produttori dovrebbero confermare:

• Luogo di misurazione
• Misurazione diretta o tramite CT
• Gamma di corrente e tensione
• Configurazione di fase
• Direzione energetica
• Perdite tra il punto di misura e il punto di trasferimento
• Classe MI-011 prevista
• Condizioni operative nominali

Ricarica CC

Le apparecchiature di ricarica CC contengono normalmente uno stadio di conversione CA/CC.

Un contatore di ingresso CA può includere perdite di conversione e ausiliarie che non sono equivalenti all'energia CC trasferita in un punto di trasferimento CC sul lato del veicolo.

Laddove il punto di trasferimento è CC, i produttori dovrebbero verificare:

• Intervallo di tensione CC
• Metodo di rilevamento della corrente
• Shunt o altra architettura di rilevamento
• Polarità
• Direzione energetica
• Effetti di cavi e connettori
• Effetti della temperatura
• Precisione dell'intero sistema nel punto di trasferimento

Ricarica bidirezionale

La definizione MI-011 copre il trasferimento di energia conduttiva in entrambe le direzioni.

Le architetture bidirezionali dovrebbero definire:

• Importa ed esporta indicazioni di riferimento
• Registri di carica e scarica
• Convenzioni sui segni positivi e negativi
• Cambiamenti di direzione durante una sessione
• Presentazione di ciascuna direzione
• Trattamento della registrazione delle transazioni
• Flusso di lavoro di fatturazione o liquidazione
• Coerenza tra misuratore, controller e relativo software

Un valore positivo deve avere lo stesso significato definito durante tutto il percorso di misurazione valutato.

Classi di precisione, quadro MPE, campo operativo e MMQ

MI-011 definisce i seguenti indici di classe:

• Classe A: 2%
• Classe B: 1%
• Classe C: 0,5%

Questi valori sono indici di classe utilizzati nel quadro di precisione MI-011. Non costituiscono garanzie indipendenti che ogni misurazione in ogni condizione rimanga entro ±2%, ±1% o ±0,5%.

Gli errori massimi consentiti applicabili e gli spostamenti di errore consentiti dipendono da fattori quali:

• Gamma attuale
• Condizioni operative nominali
• Voltaggio
• Frequenza
• Temperatura
• Quantità d'influenza
• Prestazioni del sistema completo nel punto di trasferimento

I produttori dovrebbero confermare:

• Corrente di avviamento
• Corrente minima
• Corrente transitoria
• Corrente massima
• Tensione nominale
• Gamma di frequenza CA
• Temperatura range
• Intervallo di tensione di uscita CC, ove applicabile
• Grandezze d'influenza applicabili
• Classe richiesta e prestazioni MPE nell'intervallo operativo previsto

La classe selezionata non deve essere trattata solo come un'etichetta sul componente del misuratore. Le prestazioni applicabili devono essere dimostrate per il sistema di misurazione EVSE nel punto di trasferimento specificato.

Quantità minima misurata

MI-011 imposta anche i valori massimi per la quantità minima misurata, o MMQ:

• Sistemi di misurazione AC EVSE: non più di 0,1 kWh
• Sistemi di misura DC EVSE: non più di 1 kWh

MMQ si riferisce alla quantità di transazione più piccola dichiarata dal produttore per la quale il sistema di misurazione soddisfa i requisiti MPE applicabili.

Non dovrebbe essere semplificato in:

• Una sessione di ricarica minima consentita
• Una quantità di fatturazione minima universale
• Il requisito secondo cui ogni transazione di ricarica CC deve superare 1 kWh
• Una norma che vieta la fatturazione al di sotto di 0,1 kWh

I produttori dovrebbero valutare come si comportano la risoluzione, la presentazione dei risultati e l'elaborazione delle transazioni in prossimità del MMQ dichiarato.

Requisiti di cavi e connettori

Un cavo e un connettore possono far parte del percorso metrologicamente rilevante laddove si trovano tra il punto di misurazione e il punto di trasferimento specificato.

MI-011 distingue tra configurazioni non sostituibili e sostituibili.

Cavo e connettore non sostituibili

Laddove il cavo e il connettore non siano sostituibili, devono essere protetti da un adeguato sigillo hardware.

Cavo e connettore sostituibili

Qualora sia prevista la sostituzione mentre il sistema di misurazione EVSE rimane sigillato, il cavo e il connettore devono:

• Essere identificati nella valutazione della conformità pertinente come intercambiabili
• Rispettare le caratteristiche compatibili segnate sul sistema di misura
• Portare le loro caratteristiche applicabili e l'identificazione univoca
• Essere sigillato separatamente
• Essere sostituibili senza accedere o rompere le parti metrologiche sigillate del sistema di misura

Questi requisiti fanno sì che il cavo non possa sempre essere trattato come un accessorio puramente meccanico.

Le sue caratteristiche, identità, perdite e procedura di sostituzione possono influenzare la configurazione valutata.

I produttori dovrebbero documentare:

• Lunghezza del cavo
• Caratteristiche del conduttore
• Tipo di connettore
• Metodo di identificazione
• Disposizione dei sigilli
• Procedura di sostituzione
• Configurazioni intercambiabili omologate
• Come vengono affrontati gli effetti del cavo e del connettore nella valutazione dell'accuratezza del punto di trasferimento

La direttiva non prescrive un algoritmo universale per la compensazione delle perdite dei cavi.

In pratica, i produttori dovrebbero dimostrare attraverso il progetto valutato come vengono affrontati gli effetti del cavo e del connettore in modo che il sistema di misurazione completo soddisfi i requisiti di precisione applicabili nel punto di trasferimento specificato.

L'implementazione accettata deve essere confermata dall'organismo notificato responsabile o dal soggetto incaricato della valutazione della conformità.

Quali dati EVSE sono giuridicamente rilevanti?

Non tutti i valori prodotti dal caricabatterie o trasmessi a un backend sono automaticamente rilevanti dal punto di vista metrologico.

La direttiva non prescrive uno schema di dati giuridicamente rilevante identico per ogni architettura EVSE.

Un settore può diventare metrologicamente rilevante laddove partecipa alla formazione, associazione, protezione, presentazione o verifica del risultato della misurazione regolamentata.

Dati che possono essere metrologicamente rilevanti

A seconda della progettazione valutata e del flusso di lavoro della transazione, ciò può includere:

• Risultato della misurazione della transazione
• Avvia e interrompi le letture
• Energia fatturabile
• Direzione del trasferimento di energia
• Identità del sistema di misura
• Identità del contatore
• Risultato presentato giuridicamente rilevante
• Registro delle misurazioni protetto
• Timestamp, ove incluso nel progetto valutato
• Associazione della transazione, ove inclusa nel progetto valutato

Dati operativi

I dati operativi possono includere:

• Tensione istantanea
• Corrente
• Potenza
• Temperatura
• Stato del caricabatterie
• Valori di gestione del carico
• Diagnostica
• Stato della comunicazione
• Dati interni del modulo di potenza

Un timestamp, un identificatore di transazione o un campo di backend non sono automaticamente rilevanti dal punto di vista legale semplicemente perché compaiono nel database del caricatore o nel messaggio OCPP.

Il suo status dipende dall'architettura del sistema di misurazione valutato, dal flusso di lavoro della transazione previsto e dal ruolo nel risultato protetto.

Allo stesso modo, un OCPP Valori del contatore il campo non è automaticamente un risultato di fatturazione controllato legalmente.

Presentazione, registrazioni delle transazioni e tracciabilità dei dati

Il risultato giuridicamente rilevante deve essere reso disponibile attraverso una presentazione o un dispositivo di lettura consentito dai requisiti applicabili e dal progetto valutato.

A seconda dell'architettura, ciò può comportare:

• Un'indicazione locale metrologicamente controllata
• Un sistema di lettura
• Una stampa
• Un'indicazione remota consentita
• Presentazione sul dispositivo dell'utente

Ciò non significa necessariamente che ogni sistema di misurazione EVSE debba avere un LCD fisico permanente.

Il risultato su cui si basa la transazione deve rimanere disponibile finché le parti interessate non lo avranno accettato al termine della misurazione.

I produttori di EVSE dovrebbero rivedere:

• Come viene reso disponibile il risultato
• Unità e presentazione decimale
• Avviare e interrompere i risultati, ove pertinente
• Identificazione del sistema di misura
• Accesso del cliente
• Conservazione protetta dei record
• Coerenza tra i risultati presentati e quelli archiviati
• Comportamento dopo un errore di comunicazione
• Comportamento dopo la perdita di potenza
• Comportamento dopo il riavvio
• Tracciabilità della sostituzione dei componenti

Laddove i risultati presentati, archiviati e back-end seguono percorsi di elaborazione diversi, il progetto valutato deve dimostrare come tali risultati rimangano coerenti e tracciabili.

Protezione antimanomissione, controllo software e configurazione

La protezione metrologica può comportare qualcosa di più di un semplice sigillo fisico.

I controlli rilevanti possono includere:

• Sigilli hardware
• Livelli di controllo degli accessi
• Parametri protetti
• Identificazione del software
• Controllo della versione del firmware
• Registrazioni di audit
• Registrazione degli eventi di manomissione
• Protezione crittografica
• Aggiornamenti software controllati
• Sostituzione controllata dei componenti
• Reimposta le restrizioni
• Tracciabilità della configurazione

Non tutte le funzioni software di un caricabatterie per veicoli elettrici sono automaticamente rilevanti dal punto di vista legale.

I produttori dovrebbero identificare le funzioni software che:

• Calcolare il risultato regolamentato
• Associare il risultato a un evento o transazione di misurazione
• Applicare la direzione o il ridimensionamento
• Proteggi il risultato
• Memorizza il risultato
• Presentare il risultato
• Supportare la verifica del risultato

Una modifica del firmware, del controller o della configurazione che influisce su una di queste funzioni può influire sul progetto valutato.

Non si deve presumere che un aggiornamento software di routine rimanga automaticamente all'interno della configurazione approvata. Il suo impatto dovrebbe essere esaminato attraverso un processo documentato di controllo delle modifiche e di valutazione della conformità.

Valutazione della conformità del misuratore rispetto alla conformità del sistema MI-011

I produttori di EVSE dovrebbero separare due domande:

1. Il contatore di energia elettrica attiva ha completato con successo la procedura di valutazione della conformità applicabile per le proprie funzioni metrologiche?
2. Il sistema di misurazione EVSE completo è stato valutato rispetto ai requisiti MI-011 applicabili?

MI-011 identifica queste procedure di valutazione della conformità:

• BF
• B D
• H1
• G

Questi non dovrebbero essere trattati come quattro percorsi che un produttore può selezionare esclusivamente in base al prezzo o alle preferenze.

La procedura applicabile deve essere selezionata in conformità a:

• Le disposizioni MI-011
• Progettazione di prodotti e sistemi
• Accordo di produzione del produttore
• Sistema di garanzia della qualità
• Modello di produzione a lotti o a unità singola
• Documentazione tecnica
• Approccio di valutazione accettato dall'organismo notificato pertinente o dal soggetto responsabile della valutazione della conformità

I produttori dovrebbero confermare:

• Chi agisce in qualità di produttore del sistema di misurazione EVSE ai sensi della Direttiva 2014/32/UE
• Quali componenti formano la configurazione valutata
• Quali funzioni del software sono metrologicamente rilevanti
• Quale risultato e ambito di valutazione della conformità del contatore si applicano
• Quali versioni hardware e firmware sono coperte
• Quali configurazioni di cavi e connettori sono coperte
• Quali risultati dei test precedenti possono essere presi in considerazione
• Quali test a livello di sistema rimangono necessari
• Quali condizioni operative e ambientali si applicano
• Quale procedura di valutazione della conformità si applica
• Se e dove è coinvolto un organismo notificato
• Quali norme nazionali si applicano al di fuori dei requisiti di prodotto armonizzati

Le disposizioni nazionali possono riguardare:

• Trasposizione
• Installazione
• Utilizzare
• Verifica in servizio
• Fatturazione
• Sorveglianza del mercato
• Applicazione

Ciò non significa che gli Stati membri possano ridefinire arbitrariamente i requisiti armonizzati del prodotto MI-011.

Come si riferisce la Direttiva (UE) 2026/706 OCPP e valori del contatore con segno

L'OCPP indirizza la comunicazione tra una stazione di ricarica e un sistema di gestione della stazione di ricarica.

MI-011 affronta il sistema di misurazione EVSE regolamentato e il suo risultato di misurazione giuridicamente rilevante.

Sistema di misurazione EVSE
→ Risultato della misurazione giuridicamente rilevante
→ Software della stazione di ricarica
→ Comunicazione OCPP
→ CSMS/flusso di lavoro di fatturazione

I valori dei misuratori firmati possono supportare l'integrità, la trasmissione e la successiva verifica delle informazioni di misurazione protette.

Tuttavia, il white paper della Open Charge Alliance si limita al trasporto standardizzato dei valori dei contatori firmati tra la stazione di ricarica e il CSMS. Non stabilisce la completa conformità metrologica legale per l’intera catena di misurazione e fatturazione EVSE.

Pertanto:

I valori dei contatori firmati possono supportare la tracciabilità, ma non sostituiscono la valutazione di conformità MI-011 dell'intero sistema di misurazione EVSE o altri requisiti metrologici legali applicabili.

Cosa dovrebbero rivedere i produttori di EVSE adesso

Zona revisione	Cosa confermare
Mercato di riferimento	Paese dell’UE, applicazione prevista e calendario di attuazione
Stato del mercato	Immissione sul mercato, messa a disposizione e messa in uso
Stato transitorio	Disposizioni applicabili 2028, 2030 e 2038
Tipo di ricarica	AC, DC o bidirezionale
Punto di trasferimento	Limite energetico giuridicamente rilevante
Architettura di misura	Misuratore autonomo o funzione di misurazione integrata
Misurando	Energia attiva CA o energia CC
Quadro di precisione	Classe A, B o C e requisiti MPE applicabili
Raggio d'azione	Corrente di avviamento, minima, transitoria e massima
Condizioni nominali	Voltaggio, frequency, temperature and applicable influence quantities
MMQ	Quantità misurata minima CA o CC dichiarata
Cavo e connettore	Effetti di identificazione, sigillatura, sostituzione ed accuratezza
Direzione	Convenzione di import/export e carico/scarico
Dati rilevanti	Dati che partecipano al risultato della misurazione regolamentata
Presentazione	Locale, remoto, stampa, lettura o disposizione utente-dispositivo
Integrità dei dati	Conservazione, protezione, firma e verifica
Software	Funzioni metrologicamente rilevanti e controllo della versione
Valutazione del contatore	Modello, ambito, configurazione hardware e firmware
Valutazione MI-011	Procedura B F, B D, H1 o G applicabile
Cambia controllo	Modifiche al contatore, al cavo, al controller, al software e alla configurazione
Disposizioni nazionali	Regole esterne ai requisiti di prodotto armonizzati
Test pilota	Contatore, sistema di misura completo, test di presentazione e transazione

In che modo YTL può supportare la valutazione anticipata della misurazione

Zhejiang Yongtailong Electronic Co., Ltd. (YTL) produce prodotti per la misurazione dell'energia CA e CC per la ricarica di veicoli elettrici, la gestione dell'energia commerciale e industriale, il fotovoltaico/ESS e le applicazioni di distribuzione dell'energia.

YTL può supportare la valutazione iniziale dell'hardware di misurazione in base a:

• Punto di trasferimento specificato
• Architettura AC o DC
• Intervallo di misurazione
• Misurazione diretta, basata su CT o basata su shunt
• Energia richiesta e valori elettrici
• Requisiti di importazione/esportazione
• Interfaccia di comunicazione
• Esigenze di output dei dati
• Installazione conditions
• Mercato di riferimento

Il supporto può includere:

• Valutazione iniziale del modello
• Revisione della portata elettrica
• Conferma della comunicazione e dell'output dei dati
• Revisione della mappa del registro
• Test del campione
• Discussione tecnica specifica del progetto

Il ruolo di un contatore YTL selezionato all'interno di un progetto del sistema di misurazione MI-011 EVSE deve essere confermato rispetto allo stato di valutazione della conformità del contatore, all'ambito del certificato, all'hardware, al firmware, all'architettura elettrica e al percorso di valutazione del sistema completo.

Un fornitore di misuratori può fornire informazioni sui componenti e supporto tecnico. Il produttore del sistema di misurazione EVSE e le parti responsabili della valutazione della conformità devono determinare il percorso normativo finale.

Domande frequenti

Cos'è un sistema di misurazione EVSE MI-011?

È il sistema contenente le funzioni metrologiche rilevanti associate al trasferimento conduttivo di energia attiva tra l'EVSE e un veicolo in un punto di trasferimento specificato.

Un contatore di energia valutato con successo rende un caricabatterie per veicoli elettrici conforme allo standard MI-011?

No. Il misuratore può fornire funzioni metrologiche all'interno del sistema, ma l'oggetto di valutazione MI-011 è il sistema di misura EVSE completo e la sua relativa configurazione.

La conformità dell'MI-011 è uguale alla conformità dell'intero caricabatterie?

No. MI-011 riguarda il sistema di misurazione. Sicurezza elettrica, compatibilità elettromagnetica, sicurezza informatica, radio, pagamenti, accessibilità e altri requisiti possono essere trattati separatamente.

Quali sono le classi di precisione MI-011?

MI-011 utilizza indici di Classe A, B e C del 2%, 1% e 0,5%. Questi indici fanno parte di un quadro MPE più ampio e non devono essere interpretati come garanzie universali di precisione fissa in ogni condizione operativa.

Cos'è MMQ?

MMQ è la quantità minima misurata per la quale il produttore dichiara che il sistema di misura soddisfa i requisiti MPE applicabili.

MMQ è l'importo minimo che un cliente deve acquistare?

No. I valori MMQ non devono essere interpretati come soglie universali di fatturazione o energia minima per la sessione.

Perché il cavo e il connettore sono importanti?

Laddove si trovino tra il punto di misurazione e il punto di trasferimento, le loro caratteristiche, perdite, identità, sigillatura e sostituzione possono influenzare la configurazione valutata e l'accuratezza del punto di trasferimento.

MI-011 si applica alla ricarica bidirezionale?

La definizione include il trasferimento di energia in entrambe le direzioni. L’architettura valutata dovrebbe pertanto definire la direzione, i registri, la presentazione e il trattamento delle transazioni.

Tutti i valori dei contatori OCPP sono giuridicamente rilevanti?

No. Il loro status dipende dalla loro funzione all'interno della progettazione del sistema di misurazione valutato e del flusso di lavoro della transazione.

I valori dei contatori firmati stabiliscono la conformità MI-011?

No. Possono supportare il trasporto protetto e la successiva verifica, ma non sostituiscono la valutazione di conformità del sistema di misurazione EVSE.

Un produttore può scegliere liberamente B F, B D, H1 o G?

Non solo in base alle preferenze. La procedura applicabile dipende dall'MI-011, dalle disposizioni in materia di progettazione, fabbricazione e qualità e dall'approccio accettato dall'organismo notificato responsabile o dal soggetto incaricato della valutazione della conformità.

Cosa dovrebbe fornire un produttore EVSE a un fornitore di contatori?

Il produttore deve fornire il punto di trasferimento specificato, l'architettura CA o CC, la portata elettrica, il metodo di misurazione, le esigenze di comunicazione, le condizioni di installazione e il mercato di riferimento.

Conclusione

La Direttiva (UE) 2026/706 trasforma la misurazione della ricarica dei veicoli elettrici da una questione relativa ai soli componenti a una questione relativa al sistema di misurazione completo.

I produttori di EVSE dovrebbero ricordare cinque principi:

1. Un contatore di energia elettrica attiva valutato con successo non stabilisce automaticamente la conformità MI-011 del sistema di misurazione EVSE.
2. Il punto di trasferimento specificato determina se l'energia attiva CA o l'energia CC è il misurando.
3. MI-011 include un quadro di precisione ed MPE, condizioni operative nominali e requisiti MMQ.
4. Cavi, connettori, componenti di rilevamento, software pertinente, funzioni di presentazione e registrazioni possono far parte della configurazione valutata.
5. La procedura di valutazione della conformità applicabile deve essere stabilita per l'intero sistema di misurazione EVSE.

I produttori che rivedono tempestivamente questi limiti possono ridurre il rischio di selezionare un contatore, un cavo, un controller o un'architettura software che successivamente sia in conflitto con il percorso di valutazione previsto.

Stai pianificando un progetto di misurazione EVSE AC o DC? Contatta YTL e condividere il punto di trasferimento, l'architettura elettrica, il campo di misura, le esigenze di comunicazione e il mercato di riferimento specificati per la valutazione iniziale del modello.

Riferimenti ufficiali

• Unione Europea — Direttiva (UE) 2026/706 che modifica la direttiva 2014/32/UE per quanto riguarda i sistemi di misurazione per le apparecchiature di alimentazione dei veicoli elettrici e altri strumenti di misurazione .
• Unione Europea — Direttiva 2014/32/UE sugli strumenti di misura .
• Alleanza a carica aperta — Valori del contatore firmati in OCPP .
